3. PMU 复位功能介绍

本章节介绍PMU的复位功能。

芯片复位功能有以下几种：

主动复位 -> “主动复位”；

长按复位 -> “长按复位”；

MCLR短按复位 -> “MCLR短按复位”；

3.1. 主动复位

用户可以调取

chip_reset()

system_reset()

3.2. 长按复位

用户调用power_reset_init()初始化长按复位功能。

3.2.1. AD14N / AD15N / AC104N 长按复位功能

函数 void power_reset_init(const struct reset_param *rs_param) 实现长按复位初始化。

此函数，该接口需要在电源初始化的最后调用（必须要在唤醒口设置后设置）

其中rs_param结构体为：
1struct reset_param {
2    u8 en; //是否使能长按复位功能
3    u8 mode;//0:等待io电平翻转后复位，1:长按时间到了立即复位；
4    u8 level;//长按复位高低电平选择，0:低电平，1:高电平；
5    u8 iomap;//长按复位io选择（如IO_PORTA_01）
6    int hold_time;//复位最小门槛时间选择
7};
参数mode：释放模式参考AD18N的复位模式说明”->“参数：release - 释放模式”；

hold_time value

复位最小门槛时间

0

1s

1

2S

2

4S

3

8S

4~7

16S

other

非法

SDK默认没有打开该功能。

用户若需要该功能，只需在唤醒IO设置后配置即可。

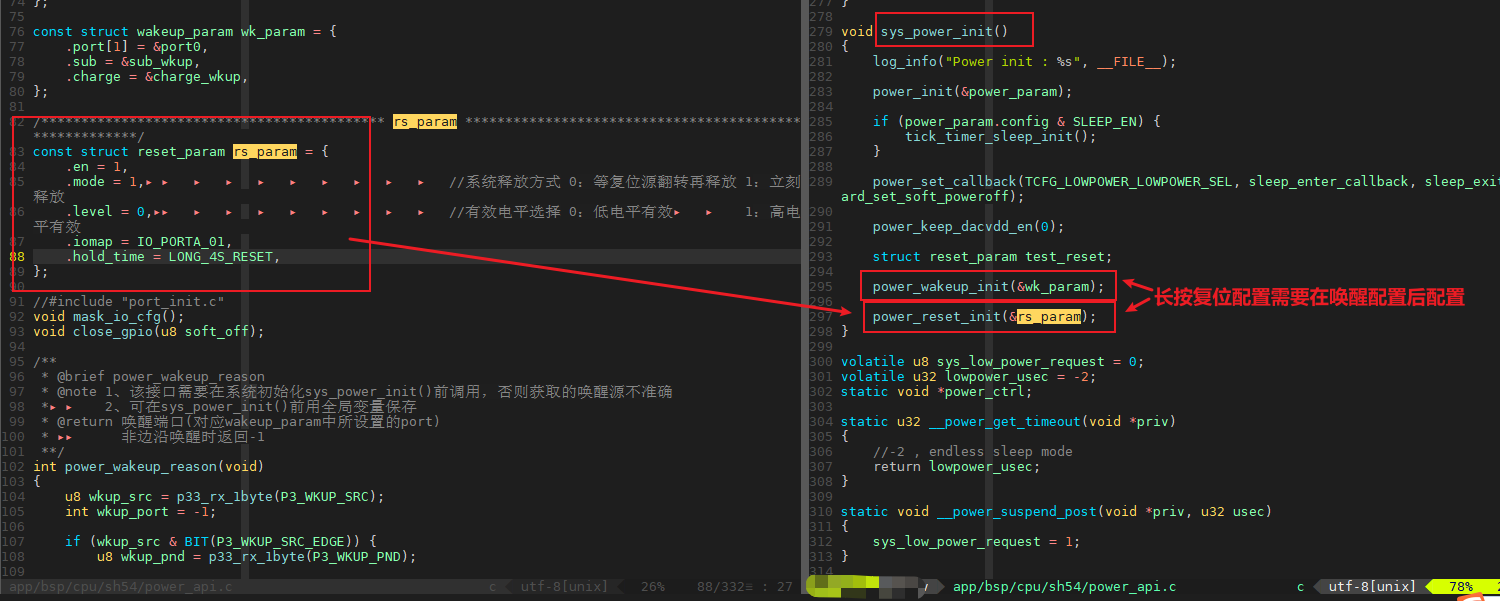

长按复位配置

3.2.2. AD17N / AD18N 长按复位功能

函数void gpio_longpress_pin0_reset_config(u32 pin, u32 level, u32 time, u8 release, u8 protect)长按复位初始化。

该接口需要在电源初始化的最后调用:

void gpio_longpress_pin0_reset_config(u32 pin, u32 level, u32 time, u8 release, u8 protect)

参数:

pin：    任意GPIO；
level：  0(下降沿触发) 1(上升沿触发)；
time：   0(disable) 1 2 4 8 16单位为秒；
release：0(等待电平翻转后复位) 1(立即复位)
protect：0(关闭写 保护) 1(打开写保护)；
返回值：无

示例：

// 配置：PA5，下降沿触发，长按4秒，等待释放后复位，关闭写保护
gpio_longpress_pin0_reset_config(IO_PORTA_05, 0, 4, 0, 0);

3.2.2.1. 参数：pin - GPIO引脚

类型：u32（32位无符号整数）

说明：指定用于长按复位的GPIO引脚编号

示例：IO_PORTA_05 等

3.2.2.2. 参数：level - 触发电平

类型：u32

取值：
0：下降沿触发（从高电平变为低电平）

1：上升沿触发（从低电平变为高电平）
说明：指定什么电平变化会开始计时

3.2.2.3. 参数：time - 长按时间

类型：u32

取值：

time value	复位最小门槛时间
0	disable
1	1S
2	2S
4	4S
8	8S
16	16S
other	非法

3.2.2.4. 参数：release - 释放模式

类型：u8（8位无符号字符）

取值：
0：等待电平翻转后复位（按键释放后才执行复位）

1：立即复位（达到时间后立即执行复位，不管按键是否释放）
备注

release = 0：等待电平翻转后复位

用户操作流程：

1.用户按下复位按键（GPIO变为低电平）

2.系统开始计时4秒

3.用户保持按下状态4秒以上

4.系统检测到已满4秒，但不立即复位

5.用户释放按键（GPIO变回高电平）

6. 此时系统执行复位

结果：用户必须完成”按下-保持-释放”的完整动作才会复位

备注

release = 1 立即复位模式

用户操作流程：

1.用户按下复位按键（GPIO变为低电平）

2.系统开始计时4秒

3.用户保持按下状态达到4秒

4.系统立即执行复位，不管用户是否还在按住按键

5.系统复位后，按键状态被忽略

结果：只要按下时间达到4秒，系统就立即复位

3.2.2.5. 参数：protect - 写保护（AD17N无此功能）

AD18N 默认的长按复位IO为PA0;

类型：u8

取值：:
0：关闭写保护（可以直接修改配置）
1：打开写保护（防止意外修改配置）
备注

protect = 1, 开机首次调用函数 gpio_longpress_pin0_reset_config 后，再次调用此函数将无效，并会锁定默认长按复位IO状态。

1.示例1，默认长按复位 IO (PA0)
1// 场景：配置默认复位引脚 PA0 并开启写保护
2gpio_longpress_pin0_reset_config(IO_PORTA_00, 0, 4, 1, 1);
备注

配置默认长按复位IO，上电首次调用函数后

✅ 配置锁定: 无法再次调用此函数修改复位配置

✅ IO状态锁定: PA5 引脚的电平状态也无法被其他代码修改

✅ 双重保护: 配置和硬件状态都被锁定
2.示例2，普通 GPIO 引脚并开启写保护:
1// 场景：配置默认复位引脚 PA5 并开启写保护
2gpio_longpress_pin0_reset_config(IO_PORTA_05, 0, 4, 1, 1);
备注

配置其他 GPIO 引脚，上电首次调用函数后

✅ 配置锁定: 无法再次调用此函数修改复位配置

❌ IO状态未锁定: PA5 引脚的电平状态可以被其他代码修改

⚠️ 单层保护: 只锁定配置，不锁定硬件状态

3.2.3. AD24N / AD23N 长按复位功能

函数void gpio_longpress_pin0_reset_config(u32 pin, u32 level, u32 time, u32 release, enum gpio_mode pullup_down_mode)

此函数实现长按复位初始化，该接口需要在电源初始化的最后调用，其中参数：

1、pin：复位I/O；（如：IO_PORTA_01）
2、level：触发方式
    ①、0：下降沿触发；
    ②、1：上升沿触发；
3、time：时间
    ①、0：disable；
    ②、1：1s复位；
    ③、2：2s复位；
    ④、4：4s复位；
    ⑤、8：8s复位；
    ⑥、16：16s复位
3、release：系统释放方式
    ①、0：等待电平翻转后复位；
    ②、1：立即复位；
4、pullup_down_mode：该IO初始状态；f
    用户根据gpio_mode枚举选择对应的IO状态即可;
    选择PORT_KEEP_STATE 即不操作该IO状态。

3.3. MCLR短按复位

AD24N / AD23N 支持MCLR复位（MCLR与PA8绑定）。

用户可以在power_app.c里打开p33_mclr_sw(1)即可。

AD24N_MCLR复位配置

3.4. 复位源获取

一、AD24N / AD23N 复位源函数如下：
函数bool is_reset_source(enum RST_REASON index);

获取复位源需要在电源初始化power_early_flowing()之后调用，否则获取的唤醒源不准确，其中参数：
1、index：复位源；
2、返回值：1：传入的参数是本次的复位源，0：传入的参数非本次复位源；
