2.7. 简易UI框架

该文档主要描述AC82N简易UI框架应用开发需求及开发中注意的一些问题，其中包括： UI编辑工具使用，UI打包工具使用，SDK代码框架说明和用户函数接口说明等开发注意事项。

2.7.1. SDK UI相关目录文件说明

2.7.1.1. UI工程

UI工程是整个简易UI框架的主体，提供UI编辑工具和UI打包工具。

2.7.1.2. UI编辑工具

UI编辑工具用于图片资源编辑，在下文介绍使用方法。

2.7.1.3. UI打包工具

UI打包工具用于对编辑工具提供的json文件进行打包，输出sdk需要用到的all_image_data.h文件和all_image_id.h文件，在下文介绍使用方法。

2.7.1.4. LCD驱动

支持多款LCD屏幕驱动，由lcd_drive.c封装对外统一接口，可在lcd_drive.h配置屏幕驱动。

2.7.1.5. 简易UI框架应用层文件

提供用户使用接口文件ui_api.c和demo文件ui_demo.c。

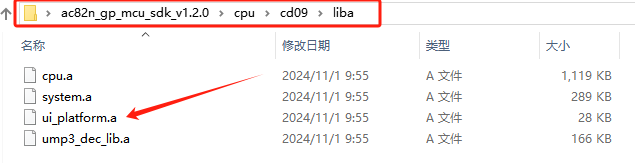

2.7.1.6. 简易UI框架库文件和包含的头文件

2.7.2. UI编辑工具使用

第一步： 将提前准备好的图片资源放置在以下路径：

第二步： 打开UI编辑工具，界面如下是一个空白界面：

第三步： 新建工程。

编写工程名字和设置页面尺寸，注意页面尺寸和工程实际应用的LCD屏幕要匹配，这里以lcd_spi_st7735_80x160屏幕为例。配置完成后点击创建。

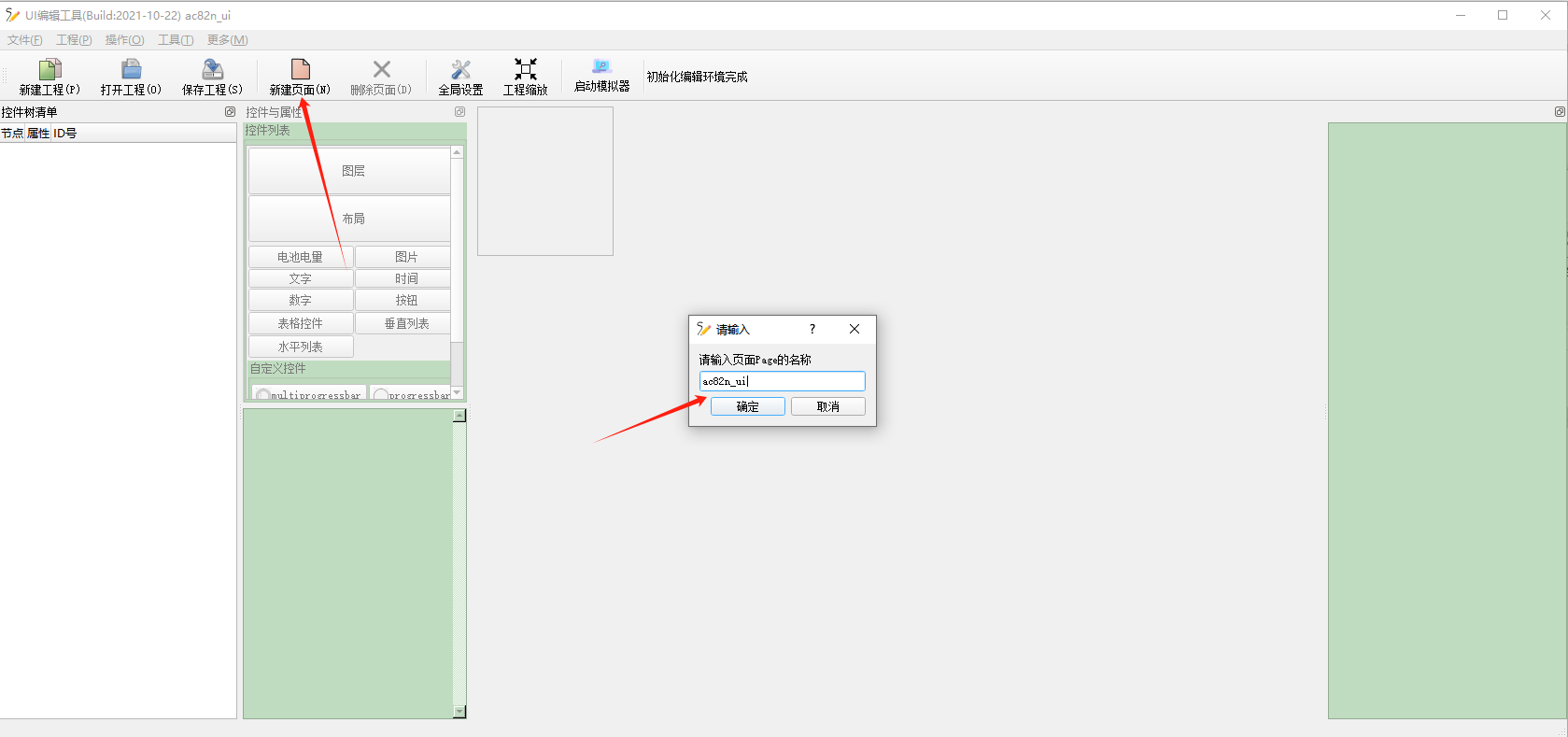

第四步： 创建页面。

第五步： 新建图层。

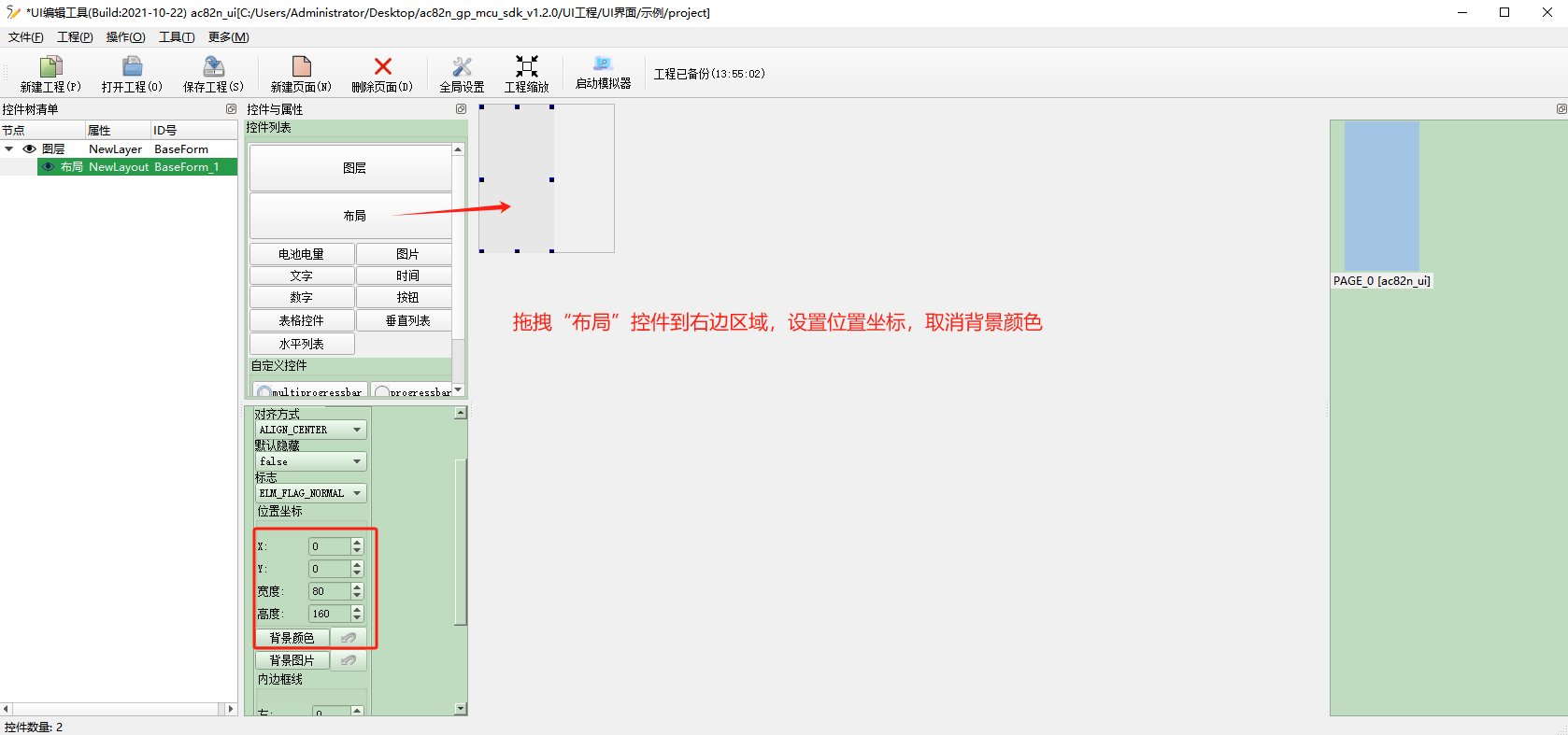

第六步： 添加布局。

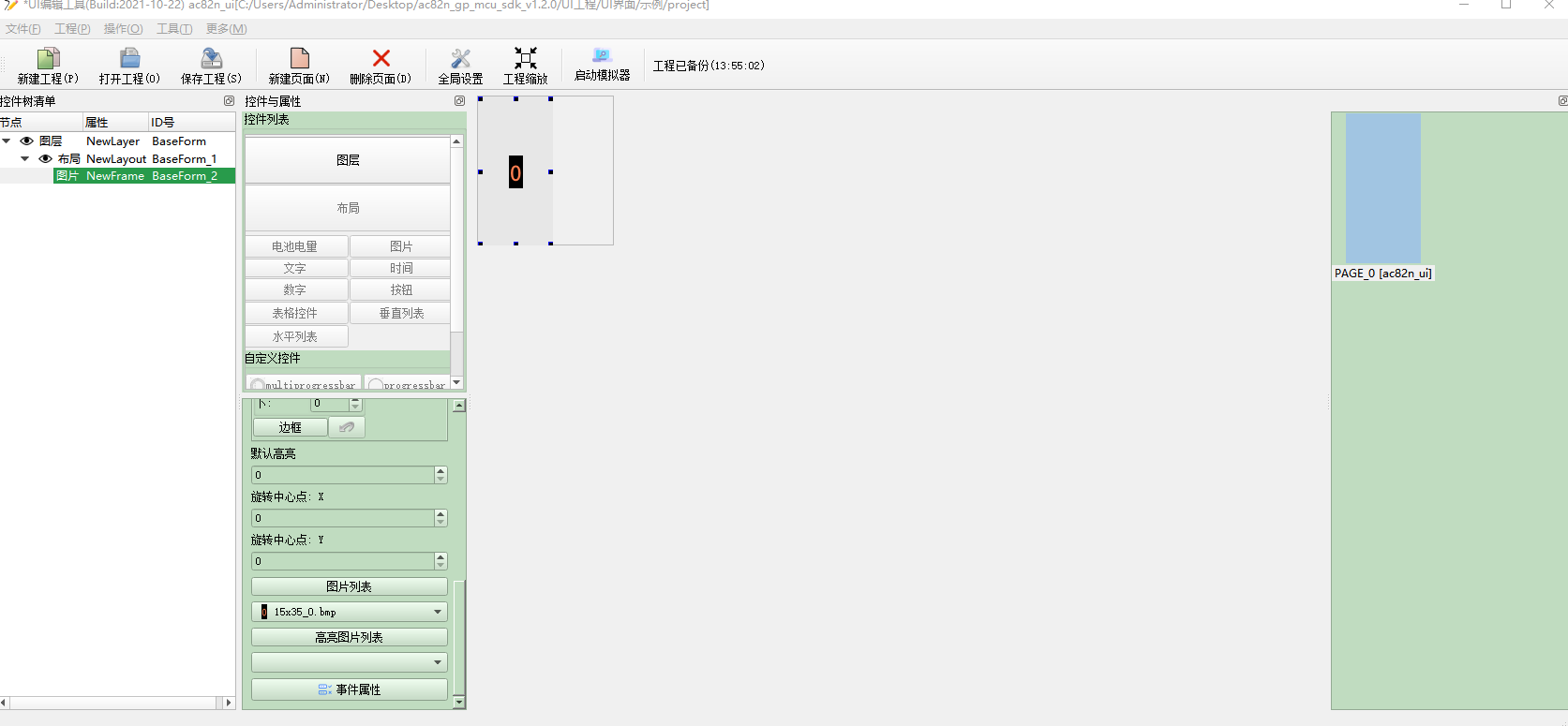

第七步： 添加图片，图片宽度高度要与图片资源保持一致。

注意这里的ID号，SDK对控件的控制就是通过ID号，可以按需更改ID号的名称，在生成的all_image_id.h中就会输出该ID号。

第八步： 保存工程，生成/更新json文件。

一个图片控件可以包括多张图片资源，在程序中可以调接口直接修改当前控件所需显示的图片。图片加载完成后，可以拖动图片到需求的位置。

2.7.3. UI打包工具使用

用UI编辑工具对UI编辑完成后，使用UI打包工具打包出供SDK使用的文件。

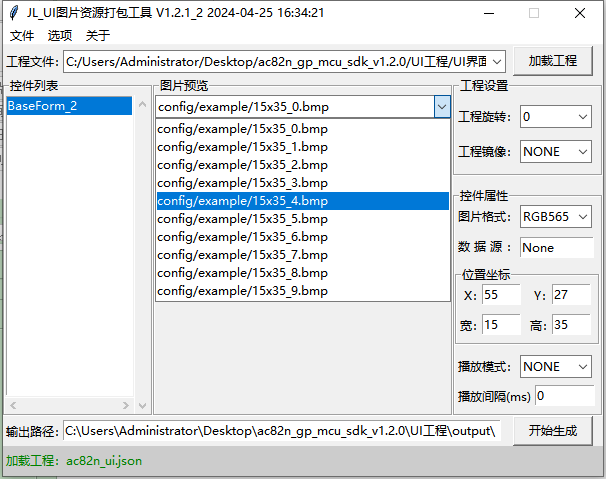

打开UI打包工具，加载工程，如下图。

加载完成之后在左侧控件列表可以看到使用UI编辑工具添加的图片控件ID BaseForm_2，右侧为控件的控件属性，位置坐标等信息。点击BaseForm_2，可以进行图片预览。

点击开始生成，对json提供的UI信息进行打包，输出到设置的输出路径下。

在输出路径可以看到，输出文件已更新。

主要是all_image_data.h和all_image_id.h文件。all_image_data.h包含图片资源信息，all_image_id.h包含控件id信息。

最后，双击copy.bat既可以执行脚本，将打包生成的文件同步到SDK目录下。

2.7.4. 用户函数接口说明

供用户使用的接口基本都已放置在ui_api.c中实现。以下是一些api的使用介绍。

/**
* ui_platform_init初始化
*/
void ui_platform_init(void);

/**
* 刷新屏幕
* @param disp：显存
*/
void ui_refr(disp_drv_t *disp);

/**
* 获取显存驱动指针
*/
disp_drv_t *ui_get_disp_drv(void);

/**
* 获取当前刷新状态，1：刷新中   0：未处于刷新状态
*/
u8 ui_get_refr_state(void);

/**
* 获取当前图片控件中图片的数量
* @param id：图片控件id
*/
u16 ui_obj_img_get_number(ui_page_t *page, obj_id_t id);

/**
* 设置图片控件的内容
* @param page：界面的首地址
* @param id：图片控件的id号
* @param num：图片控件中需要显示的图片序号
*/
void ui_obj_img_set_src(ui_page_t *page, obj_id_t id, u16 num);

/**
* 设置图片控件的坐标
* @param page：界面的首地址
* @param id：图片控件的id号
* @param pos：图片控件的坐标，超过屏幕大小的部分会被裁剪
*/
void ui_obj_img_set_pos(ui_page_t *page, obj_id_t id, Rect_t pos);

/**
* 将图片控件添加到界面中
* @param page：界面的首地址
* @param id：图片控件的id号
*/
void ui_img_add_by_id(ui_page_t **page, obj_id_t id);

/**
* 将图片控件从界面中删除
* @param page：界面的首地址
* @param id：图片控件的id号
*/
void ui_img_del_by_id(ui_page_t **page, obj_id_t id);

/**
* 设置当前需要显示的界面
* @param page：界面的首地址
*/
void ui_set_disp_page(ui_page_t *page);

/**
* 给控件添加某个状态，如按下、隐藏
* @param page：界面的首地址
* @param id：图片控件的id号
* @param state：需要添加的状态，可添加状态参考ui_obj_state_t
*/
void ui_img_add_state(ui_page_t *page, obj_id_t id, ui_obj_state_t state);

/**
* 删除控件的某个状态
* @param page：界面的首地址
* @param id：图片控件的id号
* @param state：需要删除的状态，可添加状态参考ui_obj_state_t
*/
void ui_img_del_state(ui_page_t *page, obj_id_t id, ui_obj_state_t state);

/**
* 判断控件是否存在某个状态
* @param page：界面的首地址
* @param id：图片控件的id号
* @param state：需要查询的状态，可添加状态参考ui_obj_state_t
* @return 1：控件存在该状态，0：控件不存在该状态
*/
bool ui_img_state_get(ui_page_t *page, obj_id_t id, ui_obj_state_t state);

/**
* 隐藏当前页面下的所有控件
* @param page：界面的首地址
*/
void ui_add_page_hidden_state(ui_page_t *page);

/**
* 清除当前页面下的所有控件的隐藏标志
* @param page：界面的首地址
*/
void ui_del_page_hidden_state(ui_page_t *page);

2.7.5. 简易UI框架demo示例

下面是demo示例：

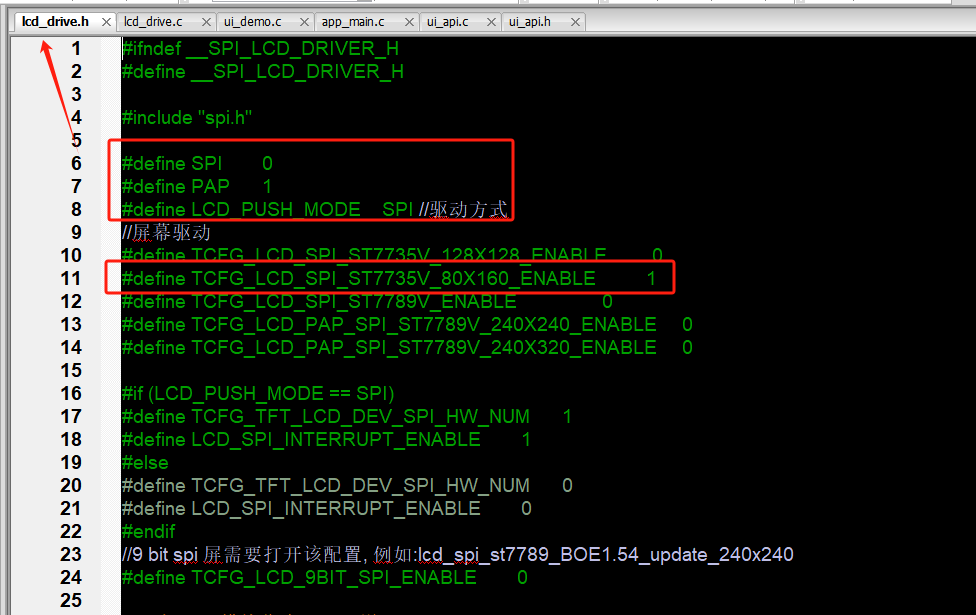

在lcd_drive.h中配置SPI推屏模式，选用st7735V_80X160的屏幕。

在lcd_drive.c对硬件接线进行配置。

下面是示例demo代码，代码在ui_demo.c文件中，实现循环显示0-9数字。

#include "ui_demo.h"
#include "ui_core.h"
#include "ui_api.h"

//#define LOG_TAG_CONST       UI
#define LOG_TAG             "[UI]"
#include "debug.h"

/* 以下简易ui框架为测试demo */
typedef struct {
    ui_page_t *page_pic0;
} page_manage_t;
page_manage_t page_manage;

void ui_circle(void *priv)
{
    static u8 num = 0;
    ui_obj_img_set_src(page_manage.page_pic0, NUM, num);
    ui_refr(ui_get_disp_drv());
    if (++num == 10) {
        num = 0;
    }
}

void ui_platform_test(void)
{
    ui_platform_init();
    ui_img_add_by_id(&page_manage.page_pic0, NUM);
    ui_set_disp_page(page_manage.page_pic0);
    usr_timer_add(NULL, ui_circle, 200, 0);
}
